Czasopismo Security Electronics & Networks,
autor artyku?u John Adams, 20 maja 2019 r. 13:45 AEST

https://securityelectronicsandnetworks.com/articles/2019/05/20/case-study-eon-apartments-installs-uniview/

Andrew Stefas (po lewej), David Payne i Stan.

Integrator Electrical & Fire Services zainstalowa? system monitoringu wideo Uniview w sze?ciu budynkach mieszkalnych w Sydney. Ich zarz?dca, firma EON Apartments, wybra? system sk?adaj?cy si? ze 180 kamer, stacji roboczych i oprogramowania zarz?dzaj?cego.

Zintegrowane systemy monitoringu nie s? cz?sto stosowane w budynkach mieszkalnych. Jednak w wi?kszych i bardziej zaludnionych osiedlach mieszkaniowych, zw?aszcza sk?adaj?cych si? z wielu budynków i zatrudniaj?cych personel ochrony, zwykle dzieje si? wi?cej ni? wida? na pierwszy rzut oka. Tak w?a?nie jest na osiedlu EON Apartments w dzielnicy Zetland w Sydney. To w?a?nie tutaj firma Electrical & Fire Services we wspó?pracy z CRK, dystrybutorem produktów Uniview, zainstalowa?a zintegrowany system monitoringu wideo (CCTV) obejmuj?cy sze?? budynków. Ka?dy z nich jest po??czony z central? ??czami ?wiat?owodowymi umo?liwiaj?cymi nagrywanie wideo i monitorowanie obiektu przez pracowników ochrony.

W tym przypadku zakres dzia?ań jest inny ni? w standardowych rozwi?zaniach przeznaczonych do wykrywania i monitorowania wtargni?? wieczorami i w nocy. System ma zapewni? bezpieczeństwo i ochron? mieszkańców o ka?dej porze dnia i nocy. Ma s?u?y? te? do nadzorowania osób i pojazdów, a tak?e kontrolowania przestrzegania wytycznych firmy EON i obowi?zuj?cych praw dotycz?cych nieruchomo?ci.

W tym celu systemem monitoringu wideo EON obj?to wszystkie obszary publiczne osiedla EON Apartments, takie jak wej?cia, hole, windy, korytarze na ka?dym pi?trze. Monitorowane s? wszystkie korytarze prowadz?ce do 344 mieszkań w sze?ciu budynkach. Kamery umieszczone s? te? przy wjazdach na parkingi samochodowe i na samych parkingach, a tak?e wokó? si?owni i basenów.

?System ma zapewnia? nam podgl?d wszystkich miejsc na osiedlu” — wyja?nia Andrew Stefas, mened?er nieruchomo?ci, EON Apartments. ?Nasz rozbudowany system monitoringu wideo pozwala na obserwacj? incydentów w czasie rzeczywistym wieczorami i w nocy oraz prowadzenie dochodzeń w sprawie zdarzeń, takich jak w?amania do samochodów na parkingu dla go?ci, próby dostania si? do budynku przez osoby postronne lub uszkodzenia mienia publicznego. Wszystkie te zdarzenia mo?emy analizowa? po ich wyst?pieniu”.

?System u?atwia te? prac? naszym pracownikom. Nasz personel ochrony dba o bezpieczeństwo wieczorami i nocami, a kamery pozwalaj? im obserwowa? ca?e osiedle z jednego miejsca. Mieli?my ju? próby w?amań, ale system u?atwia nam te? zapobieganie b?ahym problemom, takim jak osoby niesprz?taj?ce po swoich zwierz?tach, wyrzucaj?ce ?mieci w miejscach publicznych lub wykonuj?ce remonty bez uzyskania pozwolenia”.

?Kamer u?ywamy te? do zarz?dzania miejscami na parkingu dla go?ci. Niektórzy go?cie zostawiaj? swoje samochody przez bardzo d?ugi czas, zajmuj?c cenne miejsca postojowe. Monitoring pozwala nam ustali? kogo odwiedzaj? ci go?cie” — twierdzi Andrew Stefas. ?Mo?emy równie? dokumentowa? wypadki uderzenia w inny samochód lub zniszczenia mienia publicznego na parkingu. Bardzo szybko mo?emy ustali?, gdzie mieszka sprawca i skontaktowa? si? z t? osob? w celu naprawienia szkody.

?Prawd? powiedziawszy nie ma zbyt wielu incydentów. Zwykle jest bardzo spokojnie i zdarzaj? si? tylko sporadyczne incydenty, jak remonty lub za?miecanie. Niedawno znalaz?em na ulicy zwini?t? wyk?adzin?. Korzystaj?c z systemu, szybko ustali?em, z ktorego mieszkania zosta?a wyniesiona. Mieszkańcy wymienili wyk?adzin? na deski pod?ogowe, ale nie uzyskali stosownego pozwolenia”.

Planowanie systemu

Ka?da modernizacja infrastruktury ma jakie? uzasadnienie biznesowe. W przypadku zarz?du osiedla EON Apartments by?o to uzyskanie mo?liwo?ci znacznie wi?kszych ni? oferowa? stary system monitoringu wideo.

?Pierwotnie mieli?my kamery analogowe na ka?dym pi?trze skierowane na windy, ale nie dawa?o nam to pe?nego obrazu zdarzeń” — wyja?nij Stefas. ?Planowali?my zamontowanie nowych kamer w windach i przeniesienie kamer na pi?trach w inne miejsce. Chcieli?my szerszego widoku, tak aby?my widzieli korytarze prowadz?ce do mieszkań, a tak?e obszar wokó? wind. Pozwoli?oby to naszym ochroniarzom zapewni? lepsze bezpieczeństwo wieczorami i nocami, a tak?e zachowywa? wi?cej materia?u do prowadzenia dochodzeń w sprawie ró?nych incydentów”.

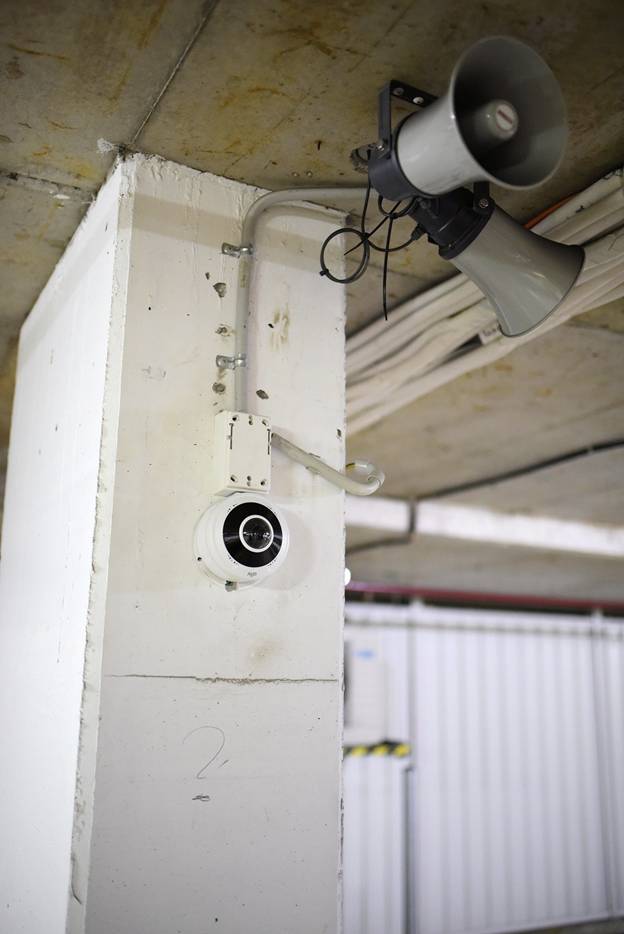

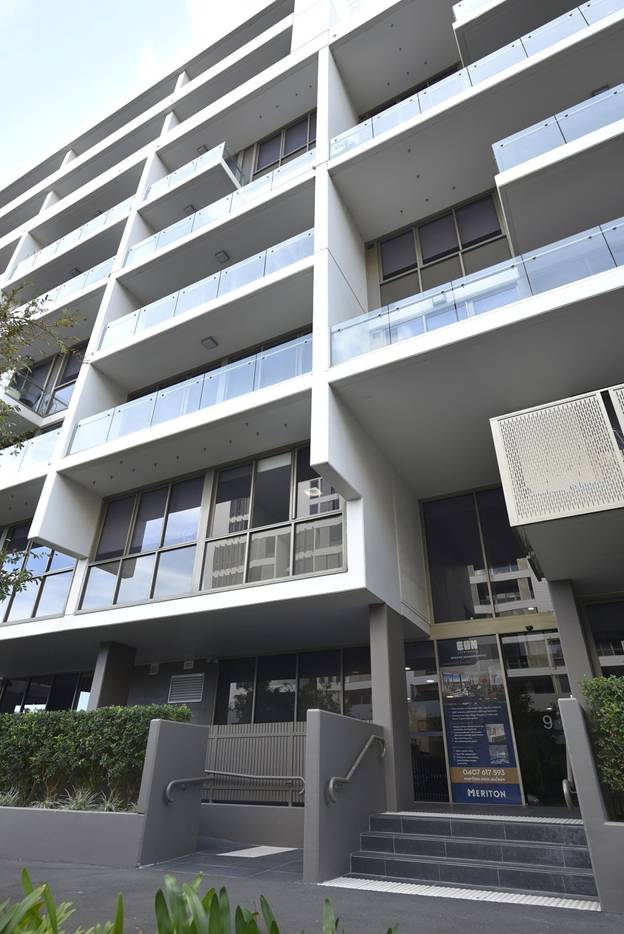

Inne kluczowe elementy projektu systemu obejmowa?y monitoring wej?? i parkingów we wszystkich sze?ciu budynkach. Ka?dy z sze?ciu budynków ma 11 wej?? i jest podzielony w po?owie. Wszystkie sze?? budynków charakteryzuje si? bardzo du?? powierzchni?. Zajmuj? teren rozci?gaj?cy si? od ulicy Victoria Park Parade, a? po Joynton Avenue. Z ogromu kompleksu mo?na zda? sobie spraw? dopiero, przechadzaj?c si? lokalnymi ulicami.

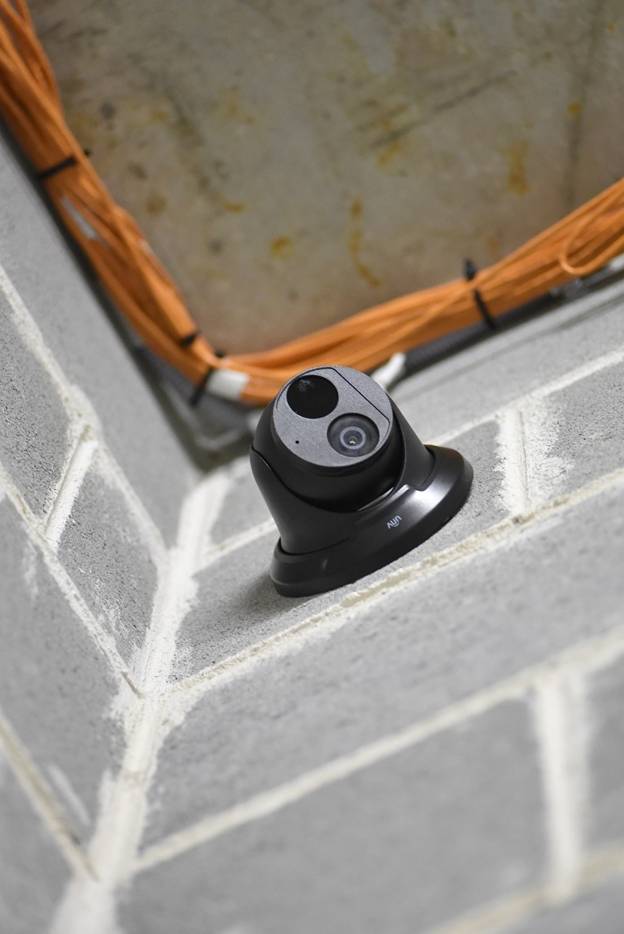

Kamera kopu?kowa Uniview na parkingu.

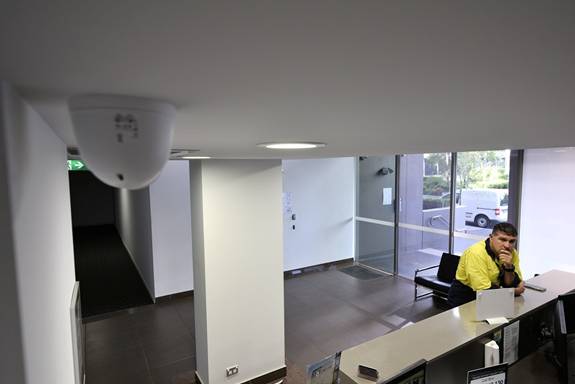

Na recepcji ka?dego budynku s? stacje robocze. Siadaj?c przed monitorem, trudno nie zauwa?y?, jak szeroki k?t widzenia daj? kamery. Wida? dos?ownie wszystkie zakamarki. Wszystkie kamery maj? rozdzielczo?? 4 lub 6 Mpx. To a? nadto w przypadku g??bi ostro?ci wykorzystywanych w tej instalacji. Rozdzielczo?? jest przy tym jednolita w ca?ym kadrze, zapewniaj?c dobr? widoczno?? szczegó?ów równie? na jego brzegach. Na ka?dym pi?trze jest pi?? mieszkań. Trzy z nich dost?pne s? z korytarza, a drzwi do pozosta?ych dwóch znajduj? si? po obu stronach holu windy. Wej?cia do wszystkich tych mieszkań monitoruje jedna kamera z obiektywem o ogniskowej 2,7 mm.

?Wystarczy jedno spojrzenie na t? oto stacj? robocz?, aby zorientowa? si? w organizacji ca?ego systemu” — opisuje Andrew Stefas. ?Przenie?li?my kamery troch? do ty?u, aby?my widzieli wej?cie do windy. Mamy podgl?d na obszar wokó? windy na ka?dym pi?trze oraz widok na korytarz. Dzi?ki temu widzimy, gdzie poszczególne osoby si? udaj?. System umo?liwia nam równie? podgl?d zsypów na odpady. Przydaje si? to, gdy mieszkańcy wyrzucaj? odpady niezgodnie z przepisami. Od razu wiemy, z którego mieszkania one pochodz?. Na parkingach u?ywamy kamer kopu?kowych z obrazem panoramicznym 180 stopni, tak aby zapewni? pe?ny podgl?d, a jednocze?nie ograniczy? liczb? kamer do minimum”.

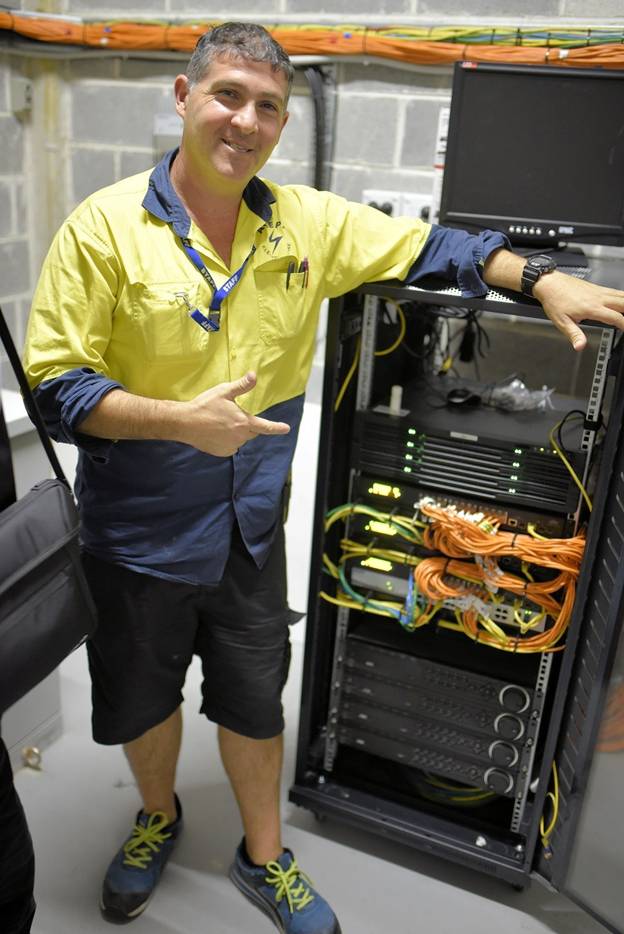

Sercem ca?ego systemu s? serwer i rejestrator, zainstalowane w szafie serwerowej. Ca?a instalacja jest wykonana zgodnie z regu?ami sztuki — wszystko jest dok?adnie uporz?dkowane i zajmuje bardzo ma?o miejsca. W tym miejscu zbiegaj? si? wszystkie kable z lokalnych kamer.

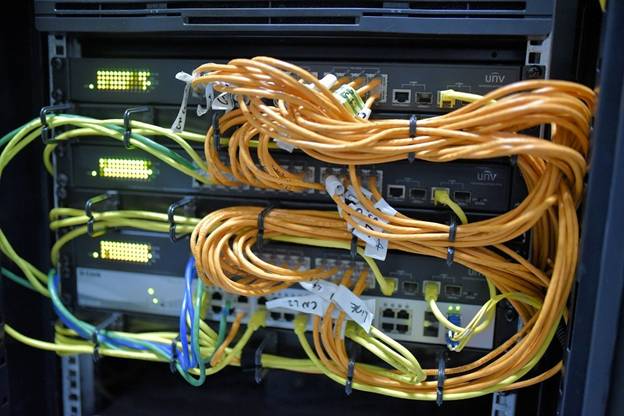

?Kamery s? obs?ugiwane przez prze??cznik PoE Uniview. U?ywamy te? prze??cznika
D-Link, do którego pod??czone s? ?wiat?owody z w?z?ów zdalnych” — opisuje David Payne. ?Na szcz??cie sie? ?wiat?owodowa zosta?a ju? zaplanowana na etapie projektowania i wykonana na etapie budowy, mogli?my wi?c u?y? wolnego ?wiat?owodu na potrzeby systemu CCTV. Dzi?ki temu ca?y system jest odizolowany. W serwerowi te? mamy kamer?, dzi?ki której widzimy kto tam wchodzi i co robi”.

?W szafie jest bardzo du?o miejsca. Mamy tam kilka zapasowych modu?ów, które wkrótce wyjmiemy. Przesuniemy rejestrator w dó?, aby zrobi? miejsce na zasilacz UPS na dole. Na pocz?tku rozbudowy w szafie pracowa? jednocze?nie zarówno sprz?t starego systemu, jak i nowego. Stary sprz?t jest teraz nieprzydatny”.

?Sie? systemu jest zaprojektowana tak, ?e stacje robocze i ?ciana wideo s? obs?ugiwane przez jeden port, a drugi port jest wykorzystywany przez prze??czniki i kamery. Nie korzystaj? one nawet z warstwy 2 prze??cznika D-Link. W sieci wykorzystywane s? mechanizmy równowa?enia obci??enia. B?dziemy musieli pami?ta? o budowie sieci, gdy b?dziemy chcieli wdro?y? aplikacj? zdaln?”.

Instalacja

David Payne, in?ynier pomocy technicznej ds. monitoringu wideo (CCTV) w
C.R. Kennedy, wspó?pracowa? ?ci?le ze Stanem i zespo?em integratora, firm?
Electrical & Fire Services. Infrastruktura systemu sk?ada si? z serwerów i prze??cznika w lokalizacji centralnej oraz lokalnych kamer po??czonych z serwerowni?, a tak?e ?wiat?owodów poprowadzonych z szafy w serwerowni do lokalizacji zdalnych. ?wiat?owody s? wykorzystywane przez stacje robocze zlokalizowane w recepcjach budynków.

?Kamerami zarz?dza oprogramowanie UNV 5.6 na stacjach roboczych, a nie rejestrator sieciowy. W starej instalacji mieli?my komputery klienckie, które z ?atwo?ci? poradzi?y sobie z tym zadaniem, wi?c je wykorzystali?my” — wyja?ni? Payne. ?Mamy osobne serwery w ka?dym bloku. Dzia?aj? one w osobnych sieciach po??czonych ze sob? ?wiat?owodami. Oryginalna specyfikacja systemu obejmowa?a 160 kamer, ale gdy Stan i zespó? monterów przyst?pili do monta?u, zdali?my sobie spraw?, ?e potrzebujemy ich wi?cej, aby móc monitorowa? wej?cia”.

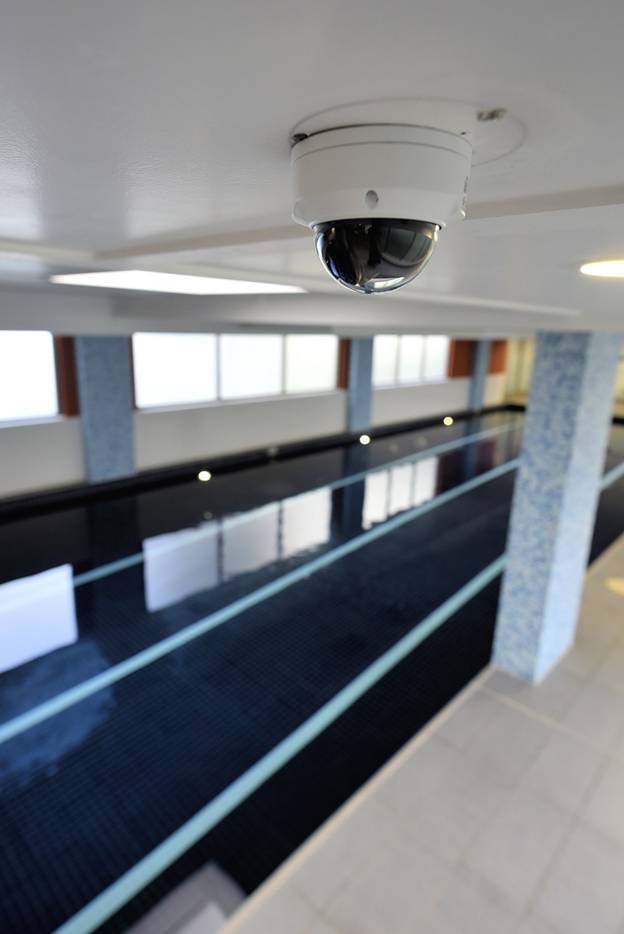

?W sze?ciu budynkach mamy 180 kamer, z czego 80 procent to kamery ze sta?ymi obiektywami. Poza kamerami szerokok?tnymi o ogniskowej 2,7 mm u?ywamy te? kamer kopu?kowych w miejscach wymagaj?cych bardzo szerokiego pola widzenia. Jedna kamera UNV z obrazem panoramicznym 180 stopni obejmuje trzy wej?cia. Mi?o by?oby u?y? kamer 4K w wybranych lokalizacjach zewn?trznych, aby uzyska? wy?sz? rozdzielczo?? i g??bi? ostro?ci, ale w wi?kszo?ci przypadków nie by?o to konieczne w tym systemie”.

Zdaniem Davida Payne'a wszystkie miejsca s? odpowiednio o?wietlone, a kamery maj? wystarczaj?ce parametry, wi?c dodatkowe o?wietlenie jest zb?dne.

?Nat??enie ?wiat?a jest wystarczaj?ce, wi?c kamery nigdy nie prze??czaj? si? w tryb monochromatyczny — mamy wystarczaj?co du?o ?wiat?a” — powiedzia?. ?W zwi?zku z tym pozwalamy kamerom na prac? w kolorze. Dostosowali?my ustawienia, aby wyeliminowa? rozmycie ruchu wynikaj?ce z niskiej szybko?ci migawki. Uda?o nam si? znale?? ustawienia sprawdzaj?ce si? w tych zastosowaniach. Poza doskona?ej jako?ci obrazem nawet przy niekorzystnym o?wietleniu, kamery UNV ?wietnie sobie radz? równie? ze ?wiat?em odbitym. Jest to szczególnie wa?ne w recepcjach z du?? ilo?ci? przeszklonych powierzchni. Na parkingach kamery prze??czaj? si? w tryb monochromatyczny po zgaszeniu ?wiate?. Próg barw jest ustawiony tak nisko jak to mo?liwe, aby móc identyfikowa? kolory. Oczywi?cie kamery s? wyposa?one w technologi? podczerwieni, ale nie jest ona potrzebna”.

System jest aktualnie zarz?dzany z lokalizacji centralnej, ale s? plany, aby rozbudowa? go o funkcj? zdalnego zarz?dzania z urz?dzeń przeno?nych.

?Mamy plany wdro?enia aplikacji mobilnej, która pozwoli?aby kierownictwu i pracownikom ochrony na podgl?d obrazu z systemu z dowolnego miejsca” — mówi David Payne. ?Rozwi?zanie zdalnego zarz?dzania b?dzie wykorzystywa? jedno z naszych ??czy szerokopasmowych TPG. To nasz nast?pny zaplanowany etap”.

Jednym z wa?niejszych zastosowań systemu jest prowadzenie dochodzeń w sprawie ró?nych incydentów po ich wyst?pieniu. Jest to mo?liwe dzi?ki temu, ?e kamery na osiedlu EON nagrywaj? w formacie H.264 z pr?dko?ci? 20 klatek na sekund?, a materia?y s? przechowywane przez 30 dni. Mimo w miar? spokojnych okresów w nocy i w ci?gu dnia, zdaniem Payne'a liczba zdarzeń jest wystarczaj?co du?a, aby uzasadnia?a konieczno?? nagrywania przez ca?? dob?.

?Pracowa?em wcze?niej w kasynach, wi?c preferuj? sta?e nagrywanie” — wyja?ni?. ?Daje nam to informacje, ?e nic si? nie zmieni?o w danym czasie, poniewa? mamy to nagrane. Nie ma ?adnych w?tpliwo?ci. W przysz?o?ci zmienimy format na H.265, ale dopiero w przypadku pe?nego obci??enia wszystkich rejestratorów. Zachowamy jednak szybko?? 20 klatek na sekund?, aby?my nie musieli w??cza? nagrywania po wykryciu ruchu”.

Stacje robocze wykorzystuj? 64-bitowe oprogramowanie UNV EZStation 3.1 (wkrótce 3.22) do zarz?dzania systemem. Zespó? instalacyjny wymieni? wszystkie monitory na monitory UNV, które s? przystosowane do pracy przez ca?? dob?.

Wyzwania zwi?zane z instalacj?

Zdaniem Stana z Electrical & Fire Services instalacja by?a w wi?kszo?ci bardzo prosta, poniewa? wiele kamer zosta?o zainstalowanych w miejsce starych kamer. Mimo to na jaw wysz?o kilka rzeczy, które wymaga?y kreatywnego podej?cia.

?By?o kilka problemów z istniej?c? instalacj? kablow? ze wzgl?du na umiejscowienie kamer, a w niektórych przypadkach trzeba by?o zainstalowa? routery blisko miejsca monta?u kamer” — powiedzia?. ?W wielu miejscach u?yli?my skr?tek, aby pod??czy? dwie kamery do jednego kabla sieciowego kategorii 5. Poza tym instalacja przebieg?a bezproblemowo. Wykonali?my ju? jakie? 70 procent prac. Modernizacja jednego bloku zajmuje nam jakie? cztery tygodnie, uwzgl?dniaj?c ponowne uk?adanie kabli. Na szcz??cie na tym osiedlu kable s? poprowadzone w korytkach wewn?trz sufitów podwieszanych, co znacz?co u?atwia nam prac?”.

Payne stwierdzi?, ?e u?ycie skr?tek by?o pomys?owym rozwi?zaniem.

?Sprawdzi?o si? to doskonale w tym systemie” — powiedzia?. ?Kamery UNV potrzebuj? tylko dwóch par, wi?c mogli?my pod??czy? dwie kamery do jednego kabla kategorii 5. Bardzo nam to pomog?o, gdy? inaczej musieliby?my prowadzi? nowe przewody do tych miejsc. Po prostu pod??czali?my pierwsz? kamer? do jednej pary, a nast?pnie drug? do kolejnej nieu?ywanej z tego samego kabla. Nigdy nie ma pewno?ci, czy takie rozwi?zanie si? sprawdzi w praktyce, ale tym razem si? uda?o. Oczywi?cie by?o to do?? ryzykowne, bez gwarancji prawid?owego dzia?ania. Innym wyzwaniem by?y nieprawid?owo poprowadzone kable, które powodowa?y zak?ócenia obrazu. W takim przypadku postanowili?my je wymieni?. Stara instalacja mia?a te? wiele po??czeń kabli kategorii 5, które zosta?y zabezpieczone ta?m?. Musieli?my je zast?pi? prawid?owymi po??czeniami RJ”.

Innym zagadnieniem by?o te? prawid?owe skonfigurowanie identyfikacji kolorów. Pracowali?my nad tym, aby zapewni? poprawne rozpoznawanie zmian temperatury kolorów w ró?nych lokalizacjach o ró?nych godzinach.

?Ten budynek zosta? zmodernizowany jako pierwszy i ma ju? wi?kszo?? kamer. Gdy przyst?pili?my do monta?u kamer, zdali?my sobie spraw?, ?e trudno b?dzie okre?li? miejsce instalacji danej kamery. Wszystkie pi?tra wygl?daj? niemal identycznie” — wyja?nia Payne.

?Zespó? wyjmowa? kamery z opakowań i instalowa? je, ale widok na wszystkich sze?ciu pi?trach by? identyczny, dlatego monterzy zapisywali z boku opakowania miejsce instalacji kamery. Dzi?ki temu mog?em po??czy? identyfikator kamery z danymi o miejscu zapisanymi na opakowaniu. Niby nic wielkiego, ale jak?e u?atwi?o mi to prac? w trakcie oddawania systemu do eksploatacji. Po prostu wyszukiwa?em numery seryjne i dodawa?em lokalizacj? w szczegó?ach kamery. W innych przypadkach nie ma potrzeby umieszczenia szczegó?ów lokalizacji w widoku ka?dej kamery.

Wnioski

EON Apartments jest interesuj?cym osiedlem. Zajmuje spor? przestrzeń i ma znacznie wi?cej funkcji ni? si? wydaje na pierwszy rzut oka. Jego potrzeby operacyjne s? na tyle wysokie, ?e mo?na rozwa?y? dalsz? integracj? i wdro?enie rozwi?zań analitycznych.

?Zarz?dcy EON na razie nie maj? planów wdro?enia narz?dzi analitycznych, ale z pewno?ci? zapewniaj? one niezliczone korzy?ci w kontek?cie zarz?dzania”
— powiedzia? Stan. ?Pozwoli?oby to pracownikowi ochrony przyk?adowo wyszuka? nagrania z osiedla, na których jest widoczna osoba nosz?ca ubranie w okre?lonym kolorze,  Czasami mog?oby to znacz?co usprawni? zarz?dzanie systemem. W końcu to ogromna przestrzeń i monitorowanie przemieszczania si? osób nie jest ?atwym zadaniem. Zdarza si?, ?e trzeba zgadywa?, gdzie dana osoba mog?a si? uda? po wyj?ciu z kadru danej kamery. Narz?dzia analityczne mog?yby równie? ostrzega? pracowników ochrony o wej?ciu pewnej osoby lub wjechaniu okre?lonego pojazdu”.

Jak twierdzi Payne w planach jest wdro?enie systemu rozpoznawania tablic rejestracyjnych, ale integracja kontroli dost?pu ma ni?szy priorytet.

?Planujemy wypróbowa? system do rozpoznawania tablic rejestracyjnych” — powiedzia?. ?Pozwoli?by nam na ?atwiejsz? kontrol? dost?pu pojazdów, a tak?e na monitorowanie ruchu pojazdów, w szczególno?ci samochodów go?ci. Je?li chodzi o kontrol? dost?pu, nie ma to a? takiego wielkiego znaczenia, poniewa? i tak nagrywamy ca?y czas ze wszystkich kamer. Taki system pozwala?by nam na po??czenie zdarzeń z konkretnym obrazem wideo, ale zdarzenia wjazdu mo?emy te? szybko po??czy? z obrazem wideo, u?ywaj?c oprogramowania UNV EZStation”.

Integrator Stan jest bardzo zadowolony z produktów UNV, a tak?e wspó?pracy z partnerem CRK.

?Wszystko posz?o po naszej my?li” — powiedzia? Stan. ?David bardzo dobrze zna swoje produkty, a jego pomoc znacz?co u?atwi?a nam instalacj? systemu i jego oddanie do eksploatacji”.

Z rezultatów modernizacji zadowolony jest tak?e Stefas.

?W poprzednim systemie z kamerami analogowymi obraz mia? bardzo nisk? rozdzielczo??. Wszystko by?o rozmazane. Ledwo mo?na by?o rozpozna? osoby lub sprawdzi?, do którego budynku si? uda?y, albo numer pi?tra, na którym wysiad?y z windy” — powiedzia?. ?Nie pozwala? w ogóle na monitorowanie w wysokiej rozdzielczo?ci ruchu osób na poszczególnych pi?trach. Nowy system UNV nam to umo?liwia. Pozwala te? kierownictwu i pracownikom ochrony monitorowanie ca?ego osiedla”.
