Andrew Stefas (soldaki), David Payne ve Stan.

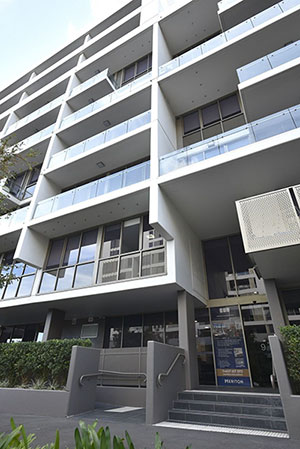

EON Apartments taraf?ndan y?netilen 6 Sidney apartman?na entegrat?r Electrical & Fire Services taraf?ndan 180 kamera, i? istasyonu ve y?netim yaz?l?m?ndan olu?an Uniview güvenlik kameras? ??zümü kuruldu.
Entegre güvenlik ??zümleri s?z konusu oldu?unda apartmanlar ilk akla gelen uygulama alanlar?ndan biri de?ildir. ?zellikle birden fazla bina ve mesai sonras? güvenlik ekibinin bulundu?u daha büyük ve daha yüksek konut sitelerinde g?zle g?rülenden ?ok daha fazlas? ger?ekle?iyor. Sidney, Zetland'da, EON Apartments'ta da durum tam bu ?ekilde. Electrical & Fire Services, Uniview distribüt?rü CRK'nin deste?iyle 6 binay? g?zetleyen entegre bir CCTV sistemi kurmu?tur. Her bina, tesis i?i güvenlik ekipleri taraf?ndan kay?t ve izleme i?in fiber ba?lant?larla merkezi bir yere ba?lanm??t?r.
Bu tür bir uygulamada operasyonel bilgilendirme, mesai saatleri d???nda ger?ekle?en alan ihlalinin tespit edildi?i ve g?zetlendi?i siteler i?in normalden daha karma??kt?r. Sistemden beklenen performans gece gündüz her an site sakinlerinin emniyet ve güvenli?ini sa?lamas?, site i?indeki insanlara ve ara?lara g?z kulak olmas? ve EON y?nergeleri ile toplumun her kesimine hitap eden kapsaml? yasalar?n korunmas?n? sa?lamas?d?r.
Bu ama?la, EON’un CCTV ??zümü; her binadaki giri?, fuaye, asans?r ve lobi gibi EON Apartments'?n tüm ortak alanlar?n? kapsamakta ve bu alan 6 binada 344 daireye kadar giden koridorlara kadar uzanmaktad?r. Ayr?ca otopark giri?leri ve otoparklar?n yan? s?ra spor salonlar? ve yüzme havuzlar?n?n etraf?ndaki alanlar? da kapsamaktad?r.
EON Apartments yap? müdürü Andrew Stefas “Sistem, sitemizde ihtiya? duyabilece?imiz her yerde g?rünürlük sa?l?yor,” diyor. “Yükseltilmi? CCTV sistemimiz, olaylar? mesai sonras? ger?ek zamanl? olarak takip etmemize ve ara?t?rmam?za olanak tan?yor. Ya?ad???m?z olaylara ?rnek olarak ziyaret?i arabas?na zorla girme, site sakini olmayan bir ki?inin i?eri girme te?ebbüsü ya da olay meydana geldikten sonra ortak mülkiyete gelen zarar?n nedenini bulma s?ralanabilir.
“Sistemin verimlilik y?nü de bulunuyor. Mesai saatinden sonra sitede güvenlik ekibimiz duruyor ve kameralar sayesinde tüm siteyi izleyebiliyorlar. H?rs?zl?k olaylar? nedeniyle incelemeye alm??t?k. Ancak k?pe?i pisledikten sonra temizlemeyen, caddeye ??p atan veya yetkisiz tadilat yapan insanlar gibi daha ?ok s?radan olaylara ?ahit oluyoruz.”
Stefas “Ayr?ca kameralar? ziyaret?i otopark?n? g?zetlemek i?in kullan?yoruz. Baz? ziyaret?iler arabalar?n? uzun süre otoparkta b?rak?yor. Sistemi araban?n hangi ziyaret?iye ait oldu?unu bulmak i?in kullan?yoruz,” diye ekledi. “Ki?ilerin otoparkta ba?ka bir araca veya ortak mülkiyete ?arp?p ?arpmad???n? g?rebiliyor ve hangi dairede ya?ad?klar?n? ??renip bu sorunu halledebiliyoruz.
“Tüm olanlar asl?nda bundan ibaret, ?ok fazla olay ya?anm?yor. Genel olarak ?ok sessiz ve tadilat, ??p d?kme gibi s?radan ?eyler ya?an?yor. Yak?n zamanda soka?a rulo hal? b?rak?ld???n? tespit ettik ve hemen sistemi kullanarak hal?n?n hangi daireye g?türüldü?ünü izledik. Site sakinleri d??eme onay? sürecinden ge?meden hal?lar?n? d??eme tahtalar?yla de?i?tiriyorlard?."
Sistemi Planlama
Her yükseltme i?leminde oldu?u gibi EON Apartments y?netimi i?in de operasyonel bir husus var. Eski sistemin hi?bir zaman sunamayaca?? performans? yeni sistem ile elde edebilmek.
“?nceden her katta asans?rlere bakan analog kameralar mevcuttu. Bu durum g?rü? a??m?z? s?n?rl?yordu,” ?eklinde a??kl?yor Stefas. “Plan?m?z asans?rlerde yeni kameralar kurarak kameralar? her katta farkl? bir yere ta??makt?. Her katta dairelere giden ve asans?rlerin kapsama alan?ndan ??karak koridorlar? g?zetleyen geni? bir g?rü? a????na sahip olmak istiyorduk. B?ylece bina i?i güvenlik g?revlilerimiz mesai sonras? güvenli?i daha iyi sa?layabilecek ve olaylar? incelerken y?netim daha fazla ayr?nt? elde edebilecekti.”
Tasar?m?n di?er ?nemli noktas? giri?lerin ve otoparklar?n g?zetlenmesiydi. Tüm bunlar 6 bina i?in dikkate de?er gereksinimlerdir. Binay? ikiye ay?ran toplam 6 binada 11 giri? bulunmaktad?r. 6 binadan olu?an site, Victoria Park Parade'den Joynton Avenue'ya kadar büyük bir alan? kapl?yor. Sokaklarda dola??p foto?raf ?ekerken sitenin ne kadar büyük oldu?unu daha iyi anl?yoruz.

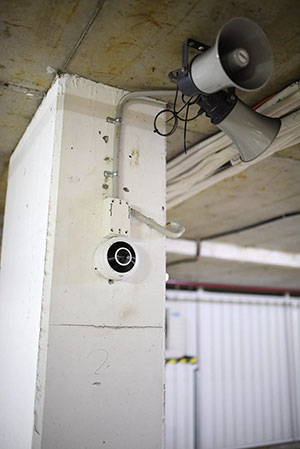

Otoparkta Uniview yar?m küre kamera.

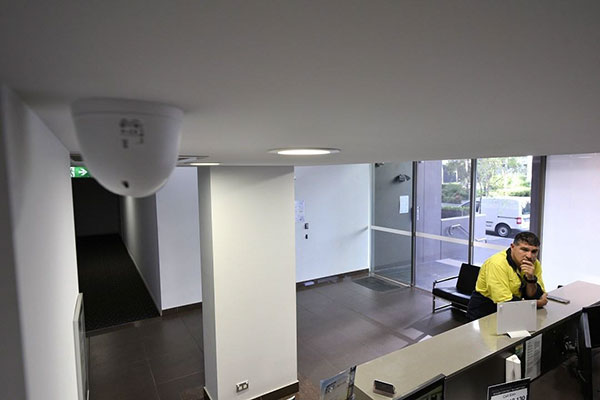

?imdi de, fuayedeki i? istasyonunday?z. G?rü? a??lar?n?n son derece geni? oldu?unu fark ediyoruz ve burada kameran?n kapsam?na girmeyen hi?bir ?ey kalm?yor. Bu kameralar?n tamam? 4 ve 6 MP. Bu nedenle, bu sahnelerin ?o?unda oldu?u gibi s?? alan ayr?nt?lar? i?in ??zünürlük ?ok iyi. ??zünürlü?ün yüksek olmas? sahnelerin kenar k?s?mlar?n? alg?lamay? sa?l?yor. Her katta 5 daire var. Hol taraf?nda 3 daire ve asans?r lobisinin her bir taraf?nda birer daire 2,7 mm kamera ile tam olarak g?zetleniyor.
Stefas “Buradaki i? istasyonuna bakarsan?z, sistemin nas?l düzenlendi?ini g?rebilirsiniz,” diyor. “Asans?r giri?ini g?rebilmek i?in kameralar? geri ta??d?k. Bu sayede asans?r lobisini her katta g?rebiliyor, hol boyunca bak?p insanlar?n nereye gitti?ini g?rebiliyoruz. Ayr?ca bo? odalar? da izliyoruz ?ünkü insanlar buralara ??p at?yorlar. B?ylece at?lmamas? gereken ??pler olursa bunlar? ve hangi daireden geldiklerini g?rebiliyoruz. Otoparklarda 180 derecelik yar?m küre kameralar kulland???m?z i?in minimum say?da kamera noktas? ile hi?bir ?eyi g?zden ka??rm?yoruz.”

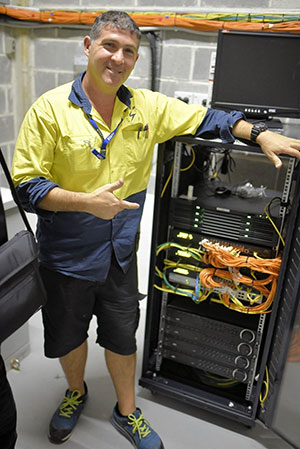

Sistemin ?ekirde?i, sunucu ve kaydediciyi i?eren düzenli bir kabine kuruludur. Her ?ey bu boyuttaki bir sisteme uydu?u i?in kompakt haldedir. Kablolar yerel kameralardan buraya gelir.

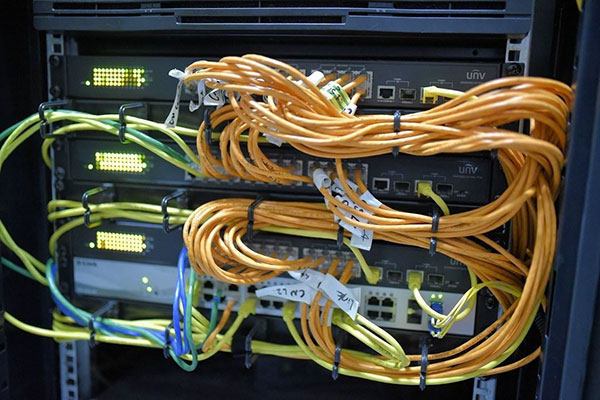

“G?rdü?ünüz gibi kameralar? desteklemek i?in Uniview PoE anahtar? ve uzak dü?ümlerden fiberleri bu odaya getirmek i?in D-Link kulland?k,” diyor Payne. “Neyse ki, binalar in?a edildi?inde fiber ba?lant? yap?ld? ve CCTV sistemi i?in yedek bir fiber kulland?k. Bu da sistemin izole tutulmas?nda ?ok faydal?. Kimin geldi?ini ve ne yapt???n? g?rebilmek ad?na bu a? odas?nda bir kameram?z bulunuyor.
“Bu rafta pek ?ok yer bulunuyor. Rafta ??kar?lacak baz? yedek üniteler var, altta UPS'te yer a?mak i?in kay?t cihaz?n? biraz a?a?? ta??yaca??z. Sürecin ba?lang?c?nda eski ve yeniyi birlikte kullan?yorduk, fakat ?u an eskisi yedek olarak duruyor.
“Bu binadaki sistem topolojisi, i? istasyonlar?n?n ve video duvar?n?n, tek bir ba?lant? noktas? olarak anahtarlar? ve kameralar? kullanan ba?ka bir ba?lant? noktas?yla birlikte ?al??mas?d?r.
D-Link'in 2. katman?na bile ula?mad? ?ünkü yük dengeleme uygulanm??t?r. Uzaktan uygulamay? kullan?rken akl?m?zda tutmam?z gereken ?ey topolojidir.”
Kurulum
David Payne, ulusal destek mühendisi, CCTV, C.R. Kennedy, Stan ve entegrat?r Electrical & Fire Services ekibiyle bire bir ?al??m??t?r. Sistem topolojisinde, merkezi konumdaki sunucular/anahtar ve ayr?ca a? odas?na kabloyla, uzak tesislerden a? odas?ndaki kabine gelip fiber kablolarla ba?l? olan bina lobisindeki i? istasyonu üzerinden eri?ilebilen yerel kameralar bulunmaktad?r.
“Kameralar, NVR yerine UNV 5.6 taraf?ndan kontrol ediliyor. Burada i?in üstesinden gelmek i?in yeterli istemci bilgisayarlar mevcuttu, bu nedenle bunlar? kulland?k,” diyor Payne. “Her blokta ayr? sunucular?m?z var. Her blok di?erlerinden izole ve fiber ile ba?l?. ?lk ?artnameye g?re 160 kamera gerekli idi, ancak Stan ve kurulum ekibi gidince giri? yollar?n? daha iyi g?zetlemek i?in daha fazla kameraya ihtiya? duyuldu?unu fark ettik."

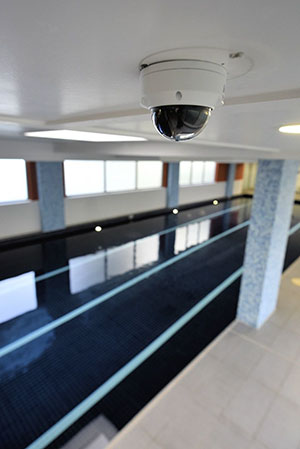

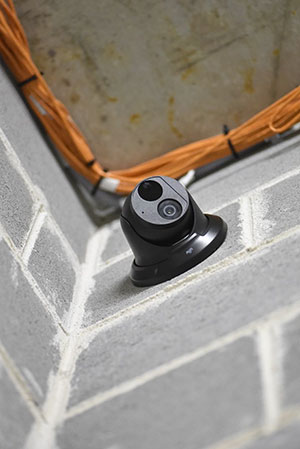

“6 binada 180 kamera var ve yüzde 80'i sabit lensli. Geni? a??l? 2,7 mm kameralarla birlikte ekstra geni? g?zetlemeye ihtiyac?m?z oldu?u yerlerde yar?m küre kameralar kullan?yoruz. 180 derece d?nebilen UNV kameralarda tek bir kamera ile 3 giri?i kontrol edebiliyoruz. Ekstra ??zünürlük ve alan ayr?nt?s? i?in baz? d?? mekanlarda 4K kameralarla kontrol daha iyi olurdu. Ancak bu uygulaman?n ?o?unda pek de gerekli de?ildi.”
Payne'e g?re siteler yeterince ayd?nlat?lm?? ve kameralar yeterince ayd?nlatmaya sahip, bu nedenle ek ayd?nlatmaya gerek yok.
“Ortam yeterince ayd?nl?k oldu?undan kameralar asla siyah beyaz moda ge?miyor,” diyor. “Sonu? olarak, kameralar? renkli modda tuttuk. Dü?ük deklan??r h?zlar?nda ?ok fazla hareket bulan?kl??? olmamas? i?in ayarlar? de?i?tirerek bu uygulamalar i?in uygun bir denge yakalamaya ?al??t?k. Gü?lü dü?ük ???k performans?na sahip olman?n yan?nda, kulland???m?z UNV kameralar?n arkadan ayd?nlatmas? iyi oldu?undan bu ?zellik cam fuayeler i?in ?nemlidir. Otoparkta, ???klar s?ndü?ünde kameralar tek renkli oluyor. Ancak e?ik de?erini, rengi tan?mlayabilmemiz i?in mümkün oldu?unca dü?ük tutacak ?ekilde ayarlad?k. Kameralar entegre k?z?l?tesi ba?lant?s?na sahip ancak buna ihtiya? duymuyoruz.”
Payne ?u anda merkezi bir konumdan y?netilen sistemin uzaktan mobil y?netim ekleme planlar? oldu?unu da s?ylüyor.
“Y?netim ve güvenlik g?revlilerinin sistemi mevcut konumlar?ndan g?rüntüleyebilmeleri i?in mobil bir uygulama sa?lamay? planl?yoruz” diye a??kl?yor. “Planlad???m?z bir sonraki ad?ma g?re bu ihtiyac?m?z? kar??lamak i?in TPG geni? bantl? ba?lant?lar?m?zdan birini kullanaca??z.”
Sistemin ?nemli bir y?nü, olay ger?ekle?tikten sonra soru?turmaya yard?mc? olmas?d?r. EON’un kameralar?, bu i?i kolayla?t?rmak i?in 30 gün boyunca saniyede 20 kare h?z?nda H.264'te kay?t yap?yor. Bu tür konutlarda gece ve gündüz sakin zamanlar olmas?na ra?men Payne, sitenin tam zamanl? kayd?n?n tutulmas?n? gerektirecek düzeyde me?gul oldu?unu s?ylüyor.
“Kumarhanede ?al??m?? biri olarak her zaman kay?t yapmay? tercih ediyorum,” ?eklinde durumu ?zetliyor. “Bu süre boyunca kay?t yapt???m?z i?in bahsi ge?en sürede hi?bir ?ey olmad???n? biliriz. Bu konuda herhangi bir sorun veya ?üphe yok. Tüm kay?t cihazlar? dolduktan sonra kayd? H.265 olarak ayarlayaca??z. Ancak hareket halinde kay?t yerine saniyede 20 kare kaydetme i?lemine devam edece?iz.”
?? istasyonlar?nda sistemi y?netmek i?in 64 bit UNV EZStation 3.1 (3.22 yak?nda gelecek) kullan?l?yor ve kurulum ekibi mevcut tüm monit?rleri 24 saatlik ?al??ma i?in uygun UNV monit?rlerle de?i?tirdi.
Kurulum Zorluklar?
Accept Electrical & Fire'dan Stan'e g?re kurulum, eski kameralar kurulmu? oldu?u i?in ?o?u kameran?n kurulumda gayet kolayd?. Ancak yarat?c?l?k gerektiren baz? noktalar vard?.
“Kameralar?n konumlar? nedeniyle mevcut kablolarda birka? gariplik vard?. Ayr?ca baz? durumlarda kamera konumlar?na yak?n y?nlendiriciler eklememiz gerekiyordu,” diye a??kl?yor. “Ayr?ca birka? yerde ayr?k ?iftler kulland?k, b?ylece tekli ?iftleri kullanarak tek bir cat-5 kablo üzerinde 2 kameray? destekleyebildik. Bunun d???nda kolayd?. ??in yakla??k yüzde 70'ini tamamlad?k. Yeniden kablolama da dahil her blokta sistem yükseltmesi yakla??k 4 hafta sürüyor. Bu sitenin asma tavanlar?nda yükselticiler ve kablo tepsileri bulunmas? i?imizi kolayla?t?r?yor."
Payne, ayr?k kablolaman?n ilgin? bir sabitleme y?ntemi oldu?unu s?ylüyor.
“Bu siteye ?zgü bir durum olsa gerek,” diyor. “UNV kameralara sadece 2 ?ift gerekti?inden tek bir Cat-5 kablosuna 2 kamera kurabildik. Bu bizim i?in avantajl?yd? ?ünkü buralara yeniden kablo ba?lamak vakit kayb? olurdu. ?lk kamerada sadece bir ?ift kulland?k. ?kinci kamerada ayn? kabloda kullan?lmayan ikinci bir ?ift se?tik. Kuruluma ba?lad???n?zda i?e yaray?p yaramayaca??n? s?ylemek neredeyse imkans?zd?, ancak i?e yarad?. A??k?as?, garanti edemedi?imiz de?i?ik bir sabitleme oldu. Gürültülü bir g?rüntü sa?layan kablo d??eme i?i di?er bir zorluktu. Bu durumda da de?i?tirmeye devam ettik. Eski kurulum ayr?ca uygun RJ ba?lant?lar?yla de?i?tirilmesi gereken bir?ok Cat-5 bantl? ve bükülmü? ba?lant? par?alar?na sahipti”
Payne'e g?re, renk tan?m?n? do?ru yapmak üzerinde ?al??t?klar? di?er bir meseleydi. Renk s?cakl??? sitenin tamam?nda farkl? zamanlarda de?i?iklik g?steriyor.
“En fazla kameran?n bulundu?u bu blok ilk olarak yap?ld?. Daha ?nceden fark etti?imiz ?ey, her kameran?n kurulduktan sonra nerede oldu?u konusunda ya?ayaca??m?z zorluklard?. ?ünkü her kat a?a?? yukar? ayn? g?rünüyor,” diye ekledi.
“Ekip kameralar? kutular?ndan ??kar?p takt? fakat 6. kattakilerin g?rünümü ayn?yd?. Kurulumu yapanlar kutunun yan?na her kameran?n kuruldu?u yeri yazd?. B?ylece kamera kimli?ini kutuda yaz?l? konum bilgileriyle e?le?tirebildim. ?nemsiz g?rünüyor olabilir ama devreye alma s?ras?nda ger?ekten yard?mc? oldu. Seri numaralar?n? arad?m ve daha sonra konumu kamera ayr?nt?lar?na ekledim. Di?er uygulamalarda, her kameran?n g?rünümüne konum ayr?nt?lar?n?n eklenmesi gerekir.
Sonu?
EON Apartments sitesinin ilgin? bir?ok ?zelli?i var. Yüz ?l?ümü büyük, bekledi?inizden daha fazla kapsama alan?na ve i?levselli?e sahip. Daha fazla entegrasyon ve analizleri entegre etme potansiyelinin gelecekte dikkate al?nmas?n? gerektirecek düzeyde operasyonel gereksinimleri var.
“EON'un analiz i?in herhangi bir plan? yok ancak y?netim a??s?ndan avantajlar? var,” diyor Stan. "?rne?in güvenlik g?revlisinin, belli bir renkte elbise giyen bir ki?iyi g?steren kay?tlar i?in site genelindeki kay?tlar? aramas? ve hatta bir yüz taramas? yapmas? bile mümkün. Bunun sistem kontrolünü ?ok daha verimli hale getirece?i zamanlar var. Büyük bir site oldu?u i?in buradaki hareketleri izlemek kolay de?il. Bir ki?inin kamera g?rüntüsünden ??kt???nda nereye gitti?ini tahmin etti?iniz zamanlar oluyor. Analiz ?zelli?i ayr?ca güvenlik g?revlilerini belirli bir ki?inin veya arac?n siteye geldi?i konusunda uyarabilir."
Payne'e g?re, LPR ?nümüzdeki tarihlerde yap?lacak yükseltmede se?enekler aras?nda, ancak eri?im kontrolüne entegrasyon daha az ?nemli.
“Sitede LPR kamera denemeyi planl?yoruz,” diye a??kl?yor. “LPR ?zelli?i araca eri?imi daha kolayla?t?racak ve ayn? zamanda y?netimin ara? hareketlerini ?zellikle de ziyaret?i ara?lar?n? takip etmesini sa?layacak. Eri?im kontrollerinde, tüm kameralardan ald???m?z kay?tlar ?ok da ?nemli de?il. Bunun gibi bir entegrasyon i?in etkinlikleri ve videoyu ili?kilendirmek gerekecekti. Ancak bir eri?im etkinli?i bulabilir ve ard?ndan UNV EZStation'? kullanarak ?ok h?zl? bir ?ekilde video arayabiliriz.”
Entegrat?r Stan, UNV ürününden ve ortak olarak CRK'den memnun kald???n? s?ylüyor.
“?ok iyiydi,” diyor Stan. “A??k?as? David ürününü ?ok iyi tan?yor ve verdi?i destekle kurulum ve devreye alma i?lemlerini bizim i?in kolayla?t?rd?.”
En ?nemlisi, Stefas da yükseltmenin sonu?lar?ndan memnun kald?.
“Analog kameralardan al?nan g?rüntüler dü?ük ??zünürlükte ve bulan?kt?. ?nsanlar? tan?yam?yorduk. Hatta insanlar?n hangi bloka gitti?ini ya da bir ki?inin ??kt??? kat numaras?n? bile g?remiyorduk,” diye ekliyor. “Eski sistem her kattaki hareketlerin yüksek ??zünürlükte tan?mlanmas?n? sa?layamad?. Ancak bu yeni UNV sistemi bunu yapabiliyor ve bu da ?ok büyük bir fark yarat?yor. Y?netim ve güvenlik ekibi i?in site genelinde bir g?zetime ihtiyac?m?z vard? ve bu ??züm bu ihtiyac? kar??lad?.”
